Ek bilgi
| Ürün Kodu | 231.01.skm.30 |
|---|---|
| Marka | Mepa |
| Kategori | Sürme Sistemleri |
| Koli İçi Miktarı | 8 |
| Satış Birimi | Takım |
| Materyal | Metal |

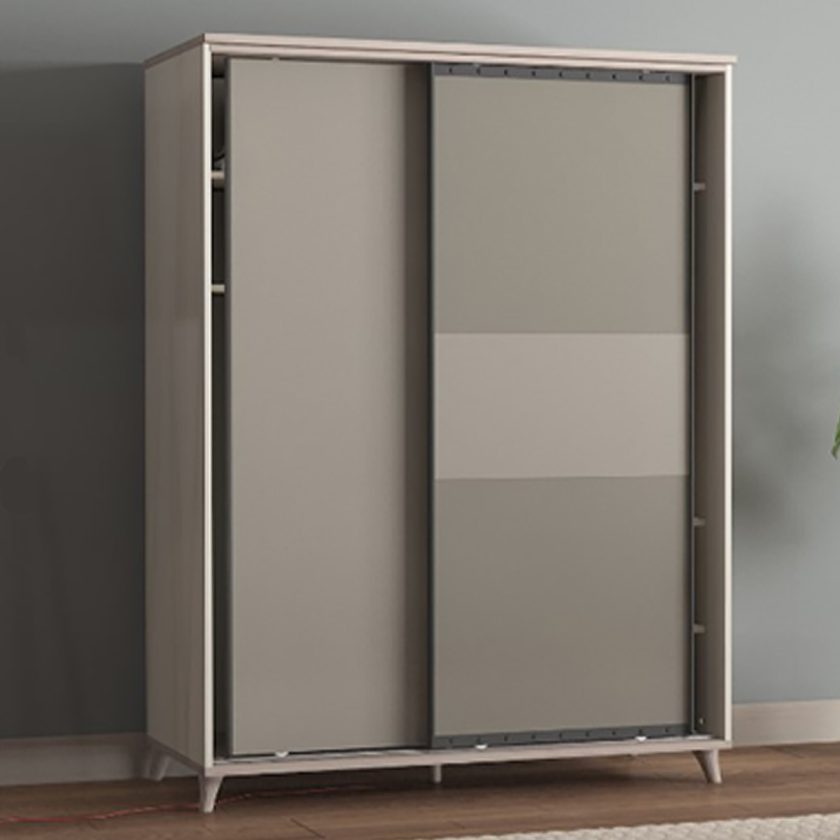

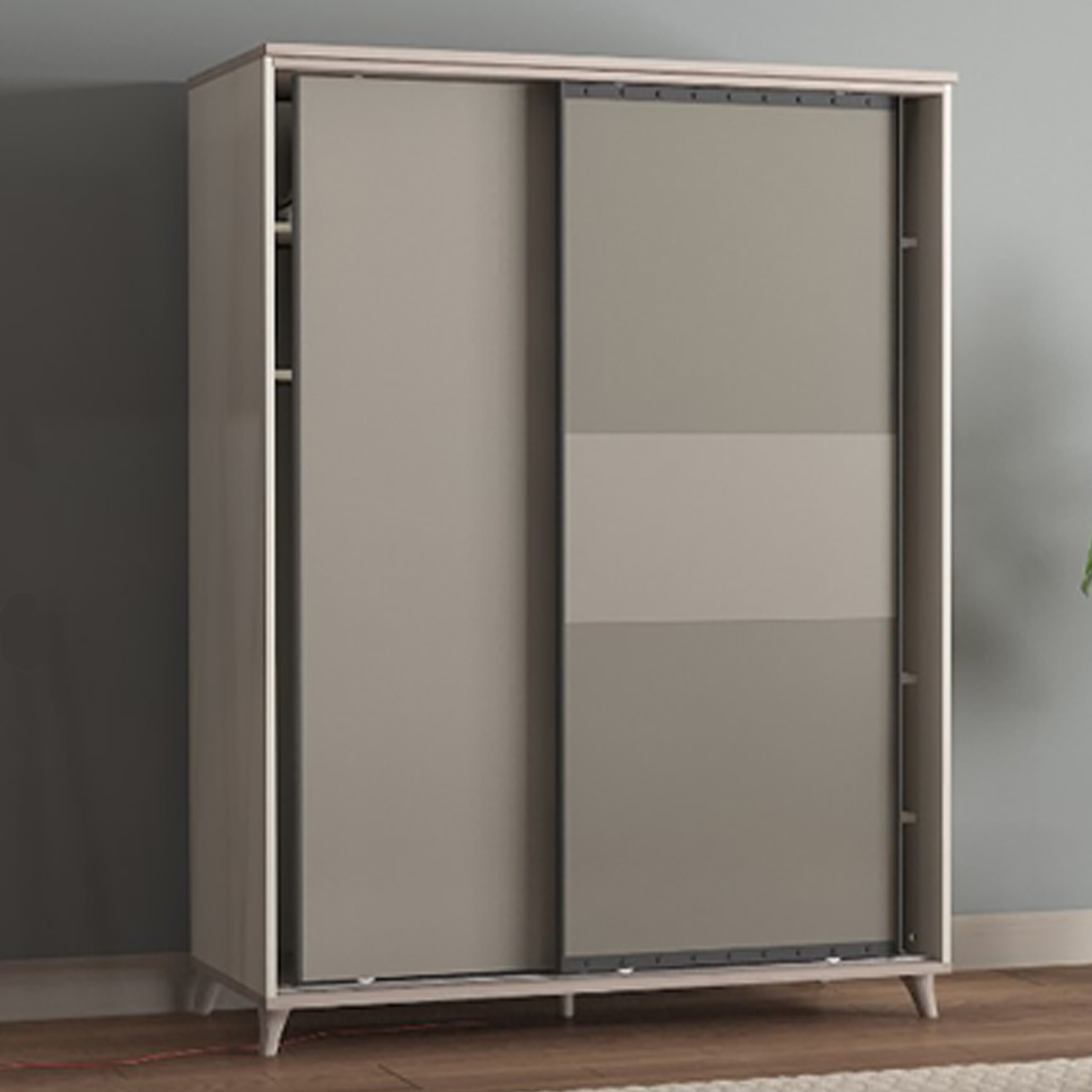

Mepa Skm 30 Hafif Sürgülü Kapak Sistemi
Mepa Skm 30 Hafif Sürgülü Kapak Sistemi
Değerlendirmeler (0)
- Mepa SKM-30 Sürgülü Hafif Kapak Sistemi

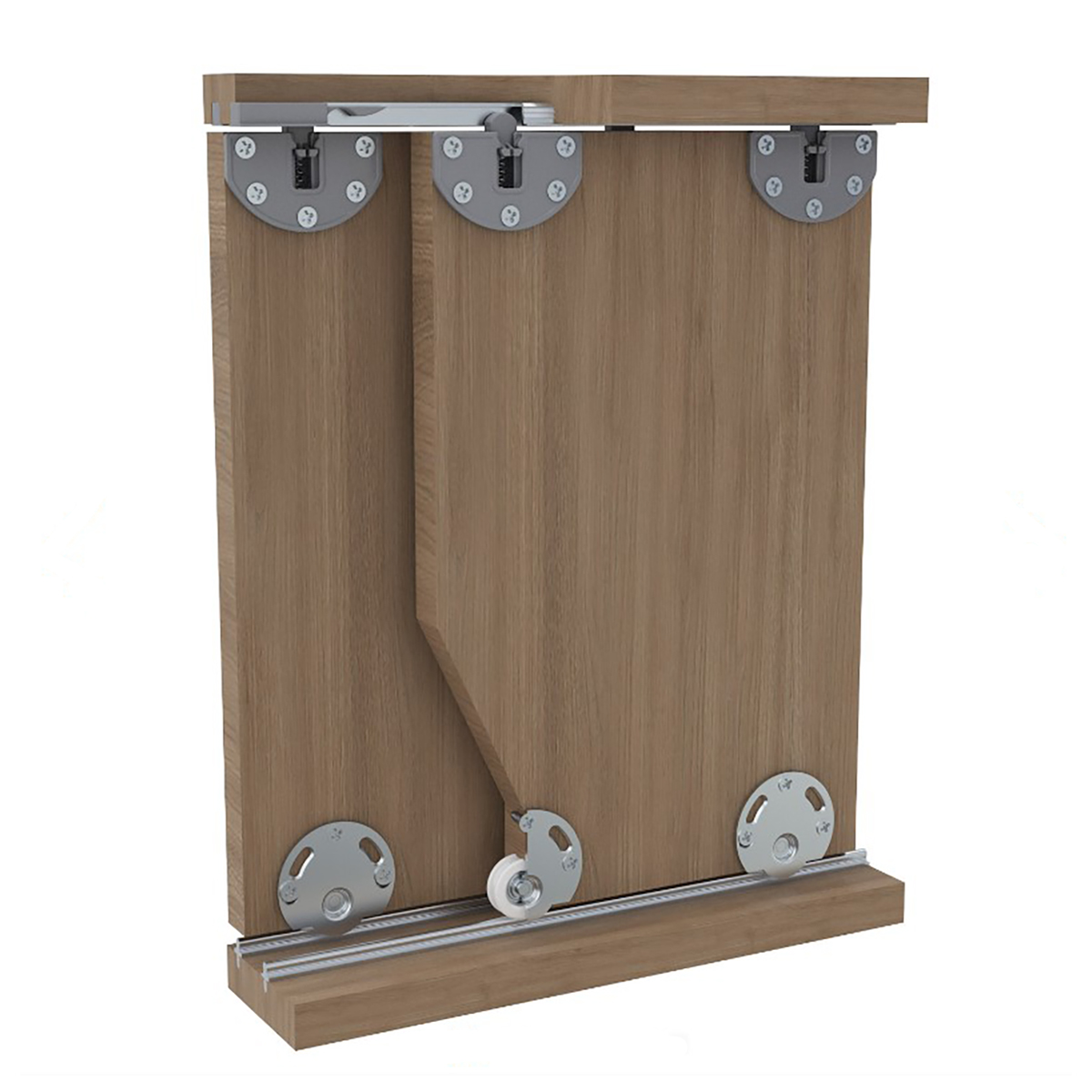

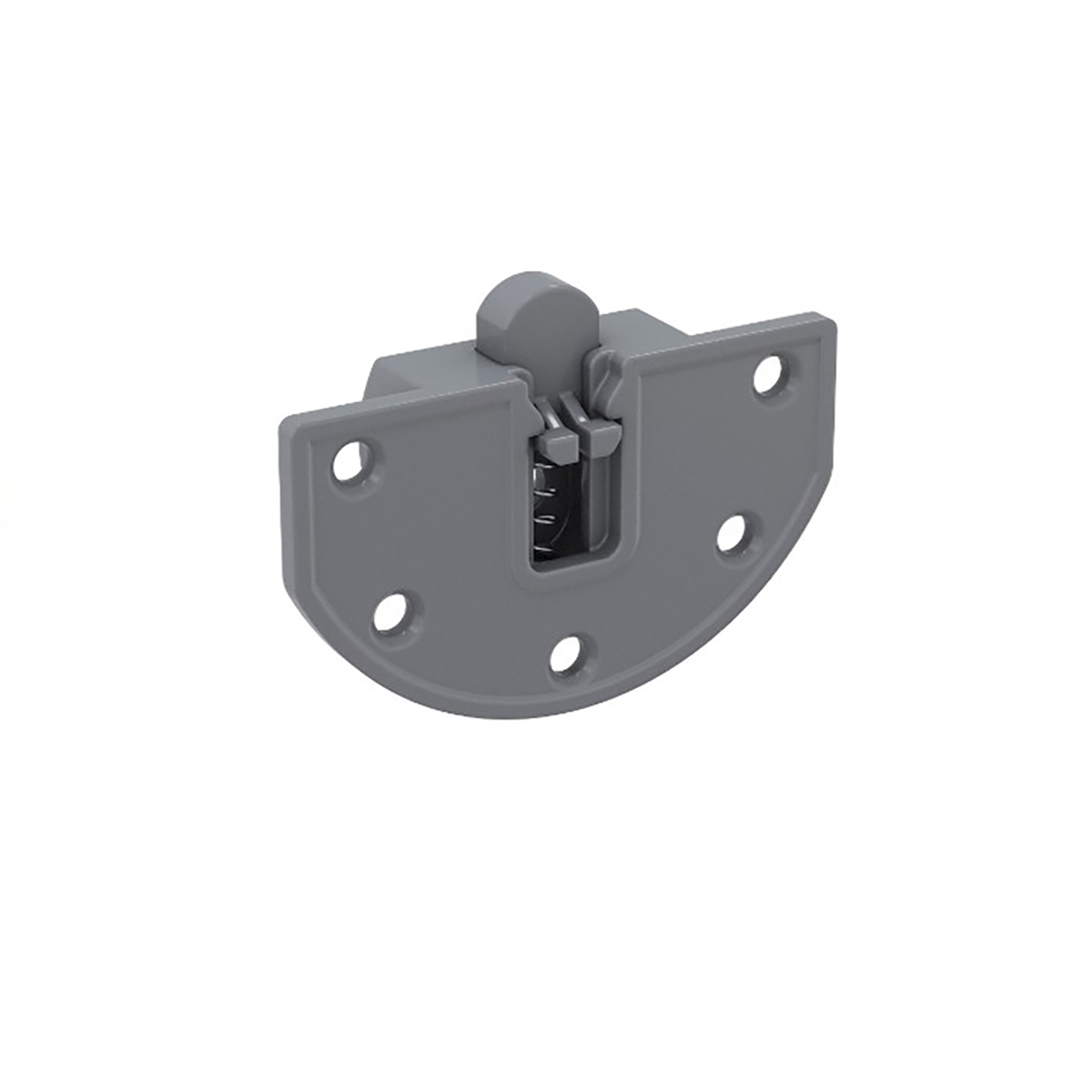

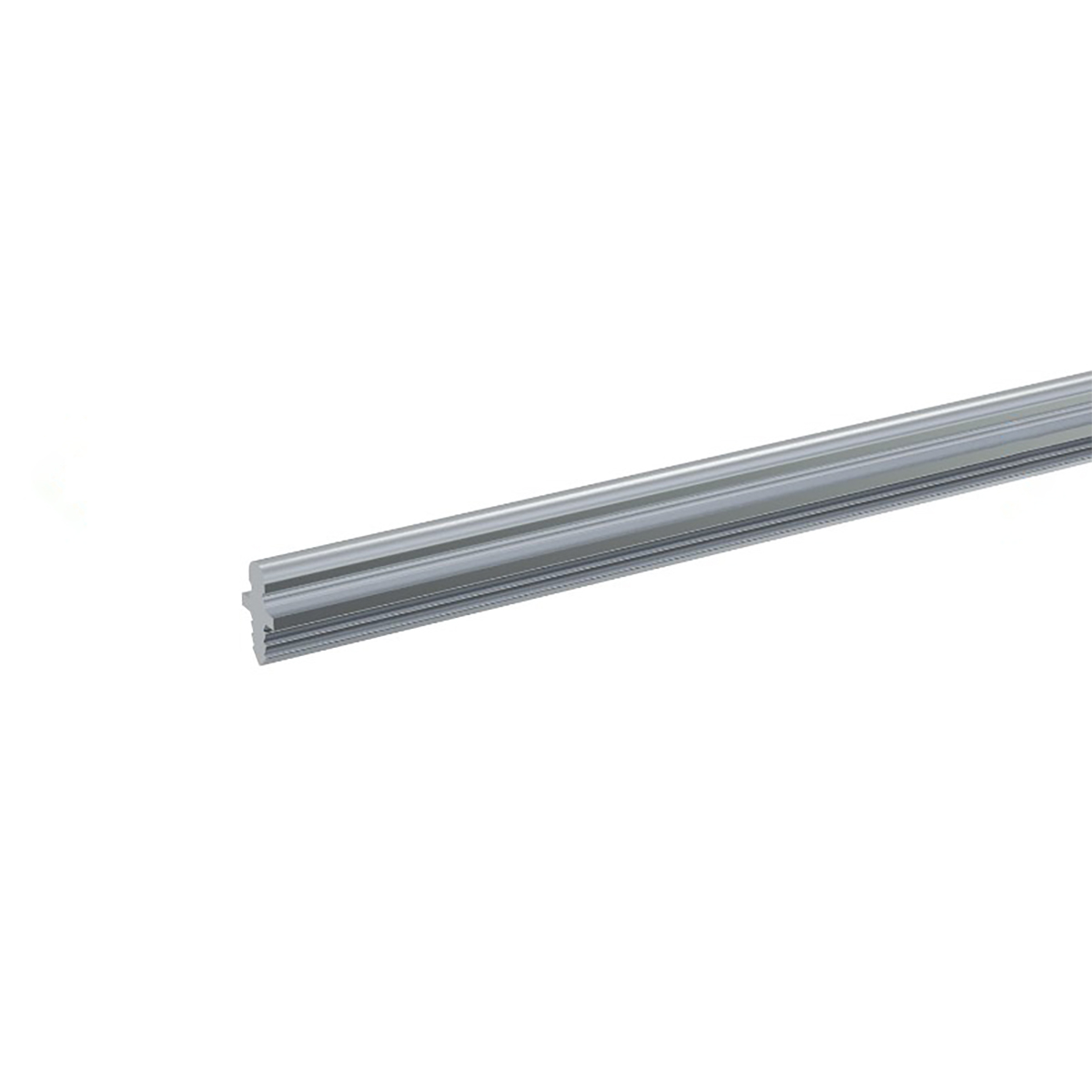

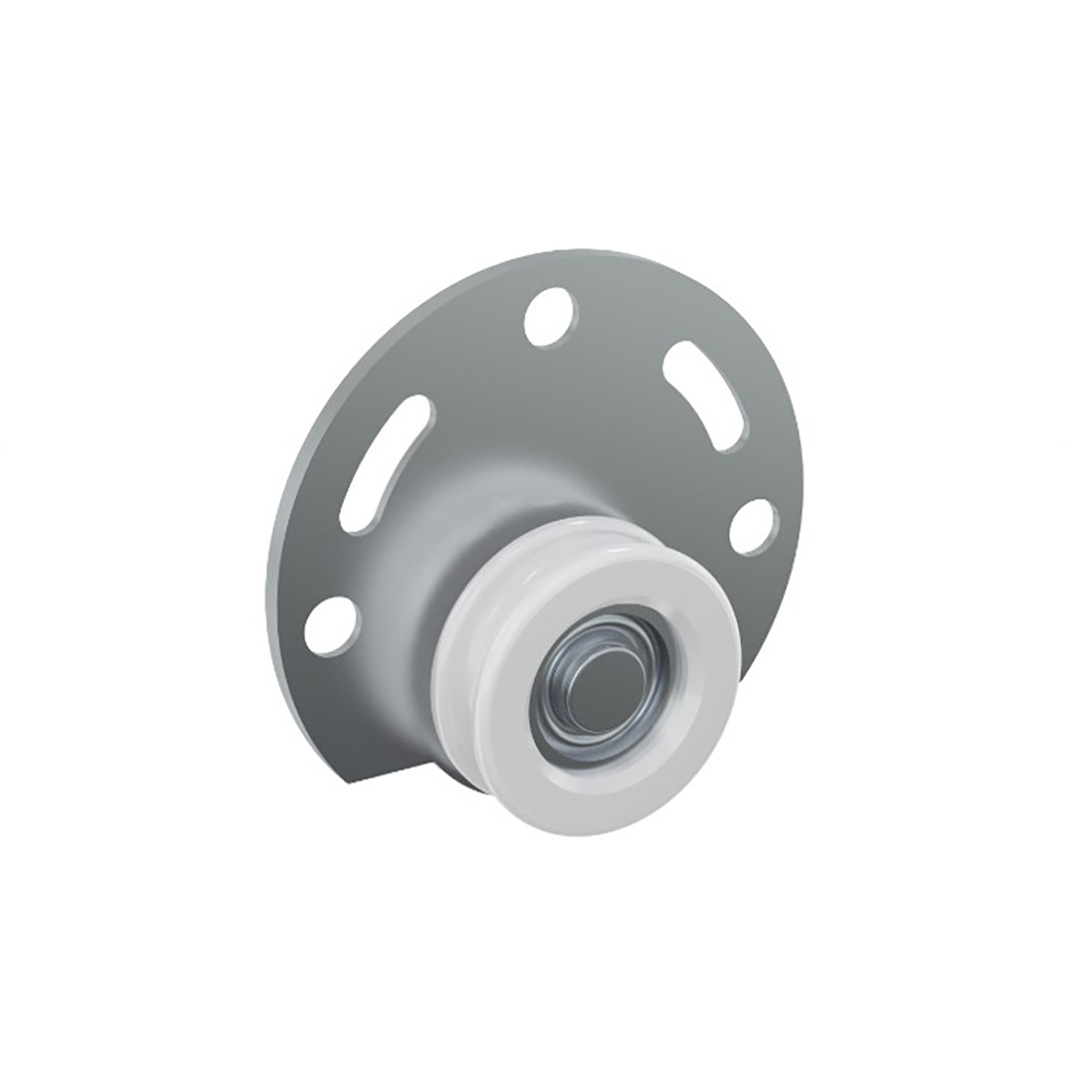

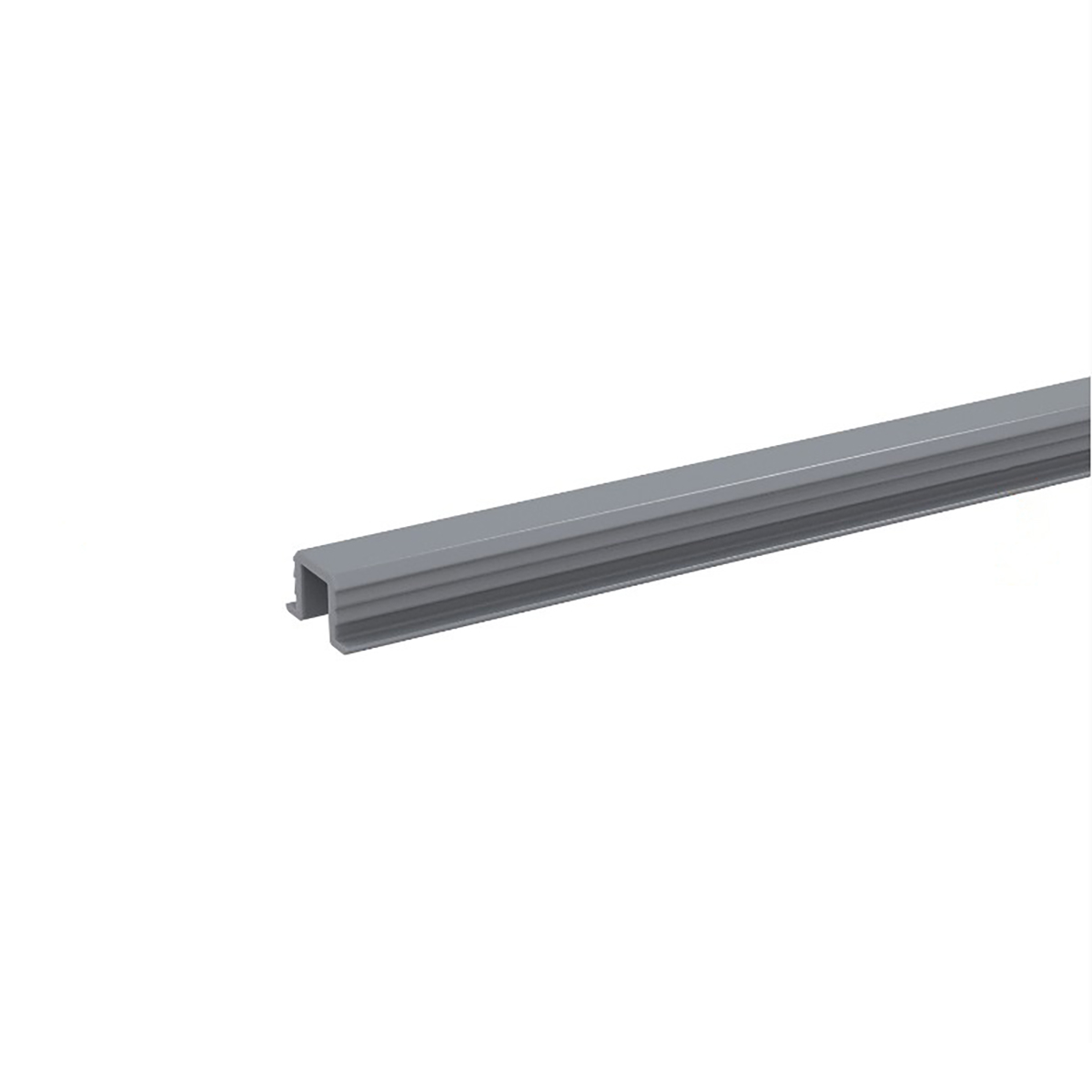

- MEPA / SKM 30 Hafif sürme kapak mekanizması max. 30kg. alttan ağırlık taşımalı üstten yaylı plastik kılavuz, altta poliamid kaplı rulmanlı tekerleklerle çalışır. Üst kılavuz pvc olup 3 m’dir. Alt kılavuz raylı alüminyum 3 m ve pvc 3 m’dir.

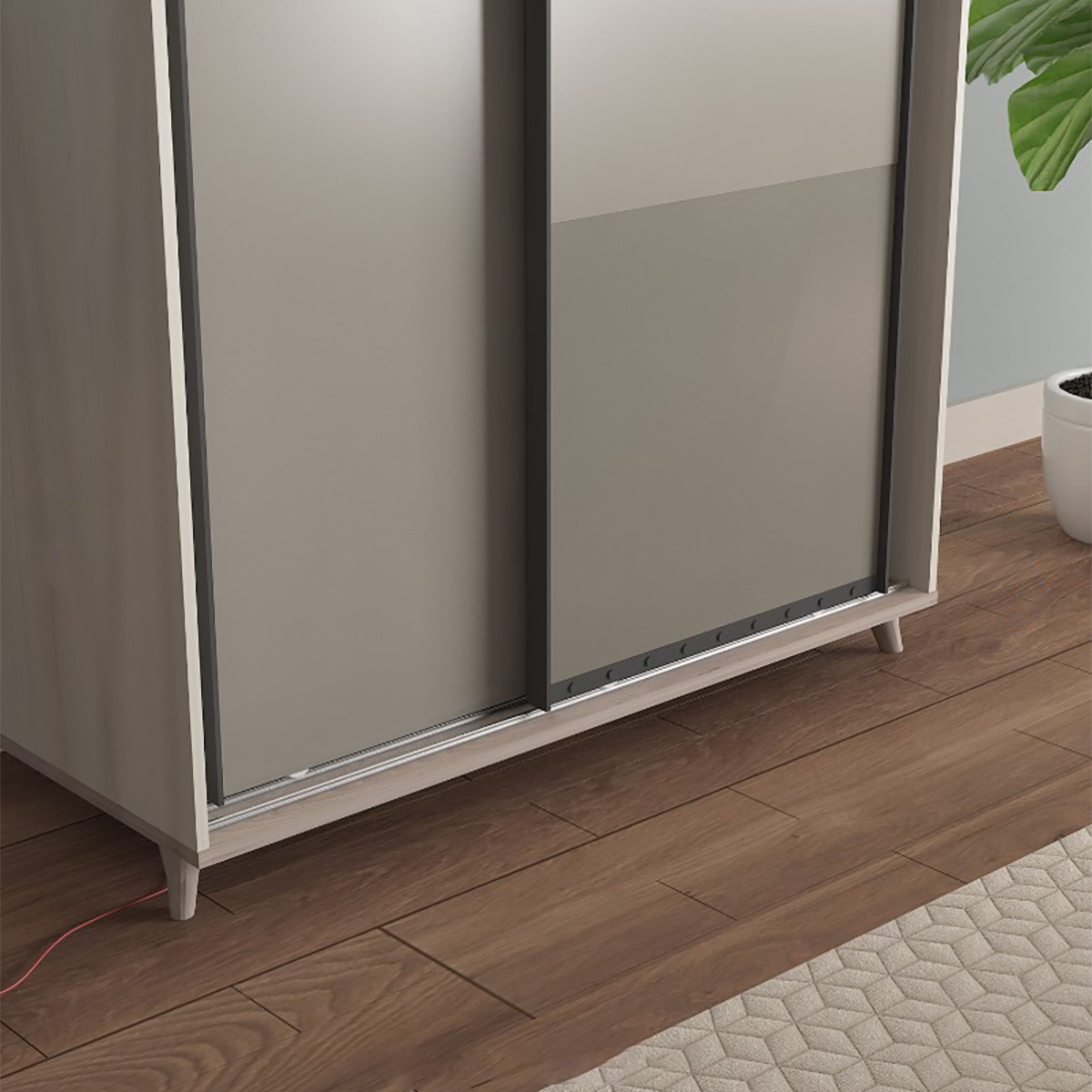

- SKM 30 Hafi f Sürgülü Kapak Sistemi bir dolapta Max.30 kg ağırlığında kapak uygulanır.
- UYGULAMA
- 1- Üst tabla üzerine 7,7 mm derinliğinde 10.6 mm genişliğinde kanal açınız.alt tabla üzerine 3 mm genişliğinde 5,4 mm derinliğinde kanal açınız.Kanal eksenlerini belirlerken alt tabla ilk kanal ekseni 12,3 mm olacak şekilde belirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Üst tabla üzerine kanal açılırken ilk kanal ekseni 13,4 mm olacak şekilde bilirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-11 olarak belirleyiniz.
- 2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz.Üst kılavuz ve alt makaraları sabitleyiniz.

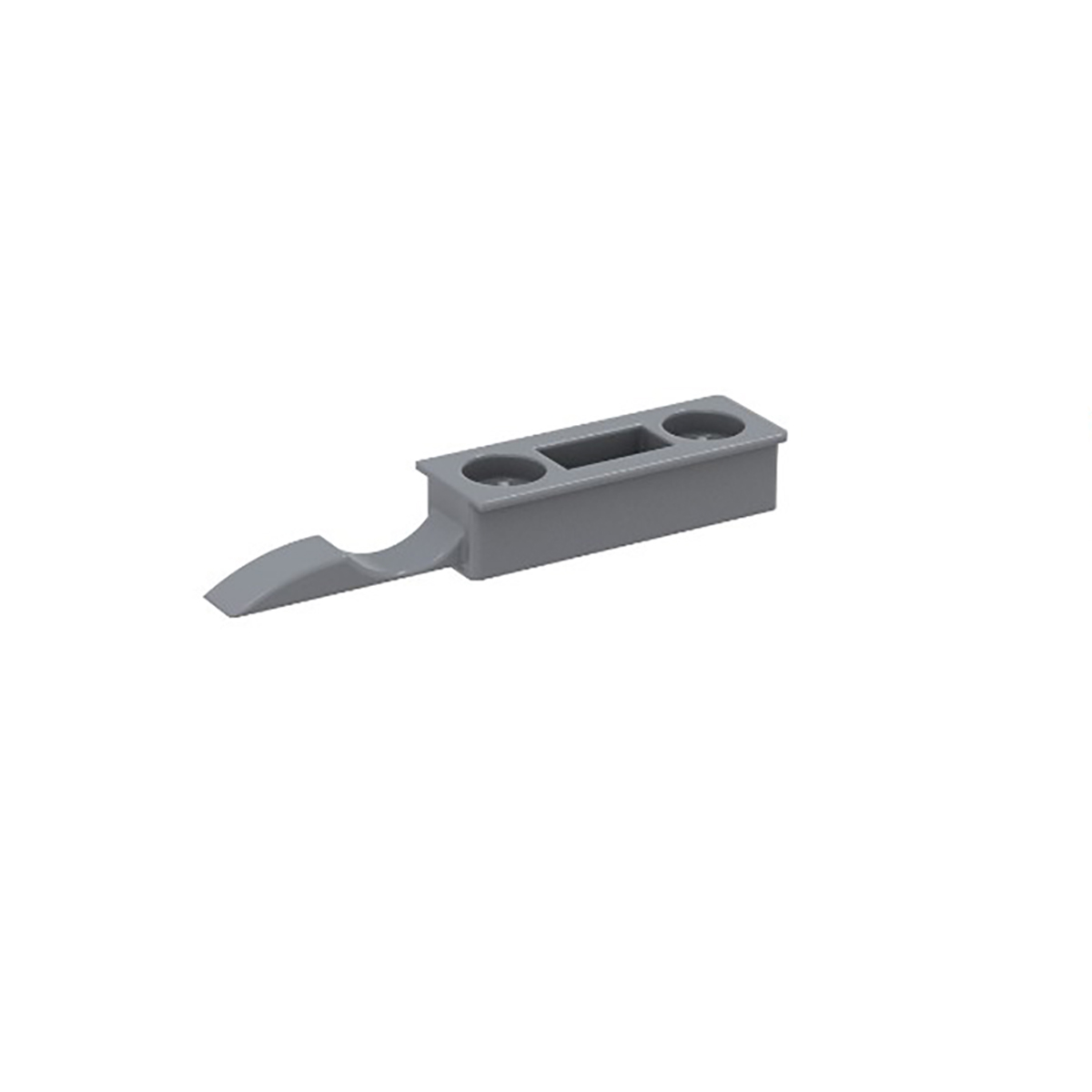

- 3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt makarayı ray üzerine yerleştiriniz ve üst kılavuzları ray içerisine yerleştirmek için kılavuzların kilit mandallarını aşağı doğru çekiniz ve ray içerisine yerleştirip ve kilit mandallarını bırakınız.
